  • 居中对位丝网印刷机 HY-PV06/10Y CCD

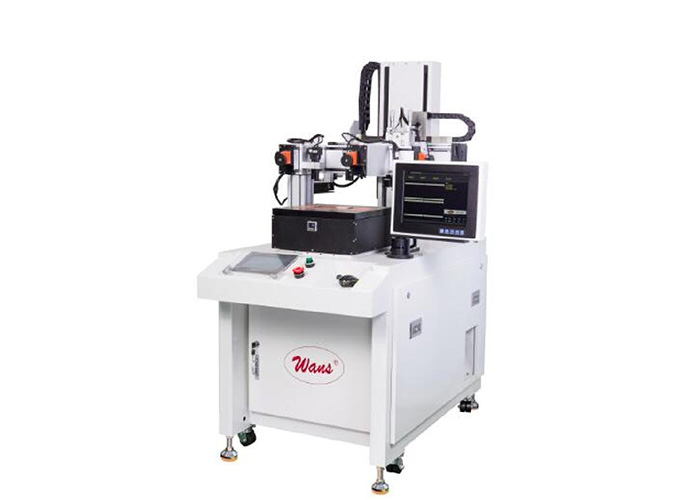

居中对位丝网印刷机 HY-PV06/10Y CCD
适用范围:专用于手机及平板电脑盖板玻璃的高精度居中对位丝网印刷产品特点:1.整机结构设计稳定牢固,印刷行程、网版升降以及前后跑台均采用伺服电机驱动,配合高精密直线导轨导向,运行快速平稳,定位精准;2.采用4组高清数字相机采集玻璃边位置并自动计算偏移量,通过 UVW对位平台,实现玻璃自动精确居中定位;3.平台真空
全国热线

0755-28332931

  • 产品详情

适用范围:
专用于手机及平板电脑盖板玻璃的高精度居中对位丝网印刷

产品特点:
1.整机结构设计稳定牢固,印刷行程、网版升降以及前后跑台均采用伺服电机驱动,配合高精密直线导轨导向,运行快速平稳,定位精准;
2.采用4组高清数字相机采集玻璃边位置并自动计算偏移量,通过 UVW对位平台,实现玻璃自动精确居中定位;
3.平台真空发生器吸气定位,确保台面跑动及印刷动作时,印件不位移;
4.人机界面参数控制,数据记忆方便调用,功能多样;
5.设有自动侦错系统,配备急停按钮,安全防护周密。


机型

HY-PV06Y

HY-PV10Y

最大印刷面积(D*W,mm)

90*170

200*300

台面尺寸(D*W,mm)

350*350

450*450

最小网框尺寸(L*W,mm)

250*300

250*500

最大网框尺寸(L*W,mm)

400*550

500*750

对位精度(mm)

±0.005

对位方式

玻璃边(Mark点可选)

印刷台面高度(mm)

920+30

网框高度(mm)

20-30

20-40

印件厚度(mm)

0.3-2.0

洗版高度(mm)

320

最大产能(次/时,全速全行程)

720

630

电源规格

1∮,220V,50/60Hz

额定功率(kw)

2.5

气源压力(kg/cm²)

4-7

耗气量(升/运转)

5.7

机器尺寸(L*W*H,mm)

735*1250*1840

885*1450*1840

机器重量(kg)

480

600
