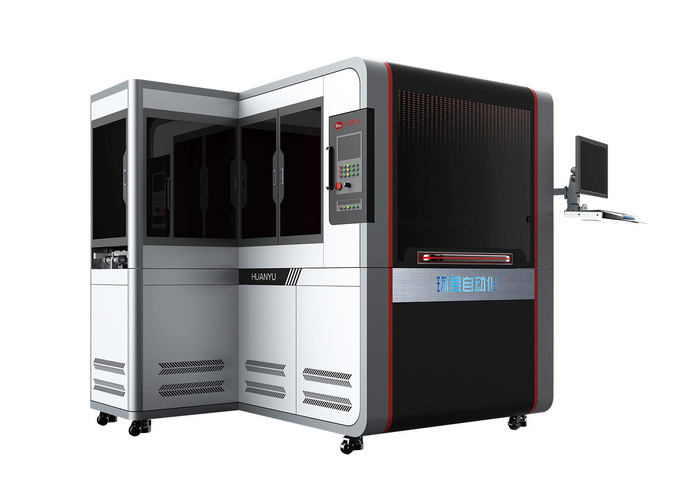

旋转四工位全自动丝网印刷机 HY-PV06RL
适用范围:本设备专用于4-6寸手机前、后盖板玻璃的高速、高精度居中对位丝网印刷。产品特点: 1.采用旋转四工位设计,配合高速SCARA机械手使印刷、定位和上下料工序分解为独立工序并行完成,大幅提升生产效率; 2.玻璃上下料采用背面吸附托送的方式,彻底杜绝传统吸盘吸附导致的吸盘印问题,同时还
全国热线

0755-28332931

  • 产品详情

适用范围:
本设备专用于4-6寸手机前、后盖板玻璃的高速、高精度居中对位丝网印刷。

产品特点:
   1.采用旋转四工位设计,配合高速SCARA机械手使印刷、定位和上下料工序分解为独立工序并行完成,大幅提升生产效率;
   2.玻璃上下料采用背面吸附托送的方式,彻底杜绝传统吸盘吸附导致的吸盘印问题,同时还可兼容整面印刷工艺(如手机后盖丝印),设备通用性强;
   3.印刷精定位方式可选用CCD自动对位或机械居中定位,满足不同产品印刷精度要求;
   4.设有料盘上下料工位,可作为全自动单机独立使用,也可与隧道炉连线组成自动流水线(左右对称,两机一炉),灵活方便;
   5.整机结构设计稳定牢固,转盘采用高精密DDR马达驱动,运行快速平稳,定位精准;
   6.增加FFU空气过滤系统、设置玻璃自动除尘及除静电功能,可有效减少环境因素对丝印作业品质的影响,提高设备稼动率及品质良率;
   7.设有防尘罩、急停按钮、门安全开关、故障显示等安全防护功能,安全可靠。


NO

项目

单位

说明

1

印刷规格

mm

55*110-90*170(4-6寸手机前、后盖玻璃)

2

承印物厚度

mm

0.4~2.0

3

适用料盘规格(长*宽/高)

mm

310*410380*510 /15-30

4

生产节拍

s/Pcs

≤3(以4寸手机玻璃BM盖底丝印为准)

5

对位方式


机械居中对位/CCD对位(两种对位方式可选)

6

对位精度

mm

±0.03(机械定位);
±0.01(CCD定位)

7

料盘输送方向


沿料盘长方向

8

网版规格(长*宽*厚)

mm

350*500*30(网版采用固定规格)

9

印刷压力范围

N

0-300(电气比例阀控制,误差±3%)

10

刮印行程

mm

0~360(数字设定)

11

印刷/回墨速度

mm/s

5~300

12

刮印角度调整

70±15

13

网距范围

mm

0-10

14

排废气系统


风扇抽风(外接管道排出)

15

FFU空气净化系统


大罩密封,大罩顶部设置2个FFU,设备下部均布出风孔,内部形成层流风及正压环境,保证机台内部洁净度

16

除静电


离子风棒对料盘中待印玻璃进行除静电处理

17

除尘装置


进口粘尘棍

18

气源压力

kg/cm²

4-7

19

耗气量

升/运转

8

20

电压

V

380

21

总功率

KW

7

22

外型尺寸(不包括进出料)

mm

2200*1715*2150

23

重量

KG

2300
