  • 双面研磨机 1050-13.7B型

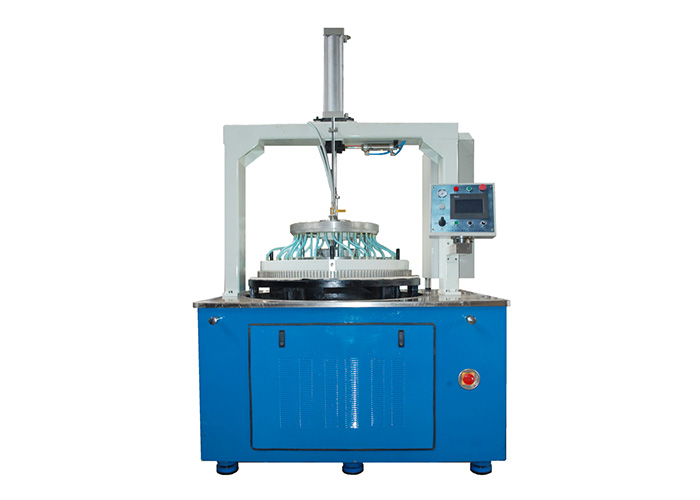

双面研磨机 1050-13.7B型
序号项目规格1上下磨盘尺寸(mm)上盘Ø1090×Ø515×65下盘Ø1090×Ø515×50材质QT500-22游轮最大直径(mm)
全国热线

0755-28332931

  • 产品详情

序号

项目

规格

1

上下磨盘尺寸(mm)

上盘Ø1090×Ø515×65

下盘Ø1090×Ø515×50

材质QT500-2

2

游轮最大直径(mm)

Ø324.6

3

游轮片参数

齿数=48,节距=21

4

游轮数量

7

5

修正轮数量

4片(3台机配一套)

6

最小研磨/抛光厚度(mm)

0.3

7

最大研磨/抛光厚度(mm)

20

8

下研磨盘转速(rpm)

0~60

9

上研磨盘转速(rpm)

0~60

10

太阳齿转速(rpm)

0~24

11

上磨盘升降气缸行程(mm)

≥400

12

上磨盘升降气缸缸径(mm)

Ø160

13

内外齿圈抬升行程(mm)

0~35

14

气源压力

0.5~0.6MPa

15

下磨盘端面跳动(mm)

0.05

16

上下磨盘平面度(mm)

0.01(Ø300)

17

太阳齿径向跳动(mm)

0.10

18

齿圈锥销径向跳动(mm)

0.17

19

设备外型尺寸(mm)

1800×1350×2900

20

设备重量

3920Kg

21

磨盘压力

≤500Kg

22

机脚高度

100mm

23

磨盘分流孔
