  • 玻璃切割机 HY-CNC-2200型

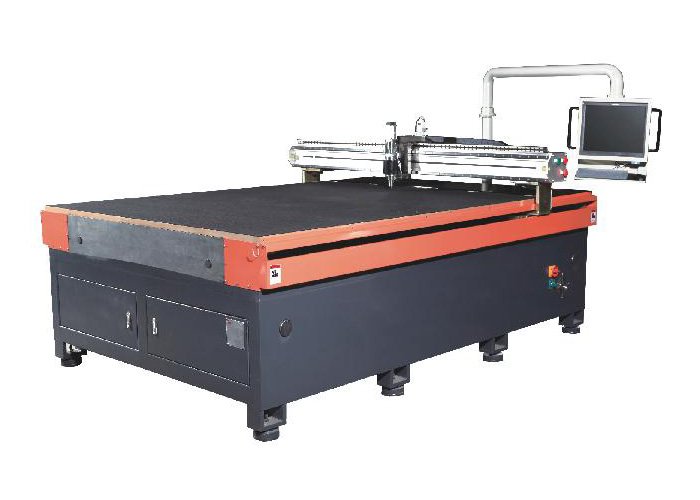

玻璃切割机 HY-CNC-2200型
适用范围:本机型已经广泛用于钟表、手机玻璃和液晶显示屏等行业的玻璃切割加工。能切割各种圆形、异形、矩形的小块玻璃。是目前玻璃切割行业主要使用的中高档机型。产品特点:1、可导入加工DXF格式和精雕加工(ENG)格式的文件。2、配有日本SMC制造的ITV-2030-312L型比例阀,可精密控制刀具对玻璃的压力恒定不变。通过切割
全国热线

0755-28332931

  • 产品详情

适用范围:
本机型已经广泛用于钟表、手机玻璃和液晶显示屏等行业的玻璃切割加工。能切割各种圆形、异形、矩形的小块玻璃。是目前玻璃切割行业主要使用的中高档机型。


产品特点:
1、可导入加工DXF格式和精雕加工(ENG)格式的文件。
2、配有日本SMC制造的ITV-2030-312L型比例阀,可精密控制刀具对玻璃的压力恒定不变。通过切割系统软体可输出不同的切割压力,以应对不同厚度玻璃的切割;也可以按切割图形颜色的不同给定不同的切割压力。能方便地控制图形的切割压力和速度,所以针对不同规格玻璃的切割,都能使切割出来的玻璃毛边小、精度及成品率高。
3、采用大理石平台。
4、采用本厂自主研发的精密刀头轴。用伺服马达控制切割刀轮360度旋转,再用内部气缸控制切割刀的升降,整体结构设计新颖合理,运行可靠。
5、采用NcStudio控制系统,它具有控制精度高、操作方式简单易学、合理、方便和可靠的特点。
6、在同等精度下,它的切割效率是国内外同类产品中较高的。
7、走在国际设计技术前列,率先采用了直线电机驱动结构,运行时没有了丝杆的摩擦,噪音小、功率小、速度高且精度稳定。
8、带R角矩形、直线和圆形的玻璃切割数据直接在本机输入生成,整个操作过程简单方便、快捷。免去了制图软件制图的时间。


最大玻璃加工规格Max. size of glass

2200×1850mm

加工玻璃厚度Thickness of glass

0.3—5mm

圆形切割直径Cutting Diameter

Ø15—Ø1850mm

矩形切割规格Cutting Size of Rectangle

按需要输入数据According to need

切割精度Cutting Precision

检测条件:1、玻璃厚度0.7 mm,

2、切割规格100×100mm

直线±0.05mm;异形±0.1mm

Straight line±0.05mm;

Anomalous±0.1mm

最高运行速度Max. Speed

70M/Min

电压输入Electric Current

单相AC220V,50Hz

总功率Installed Power

3KW

主机尺寸(L×W×H)

Machine Dimensions(L×W×H)

3000×2300×1750mm

工作台面高度780 mm

重量Weight

5100KG
